产品展示

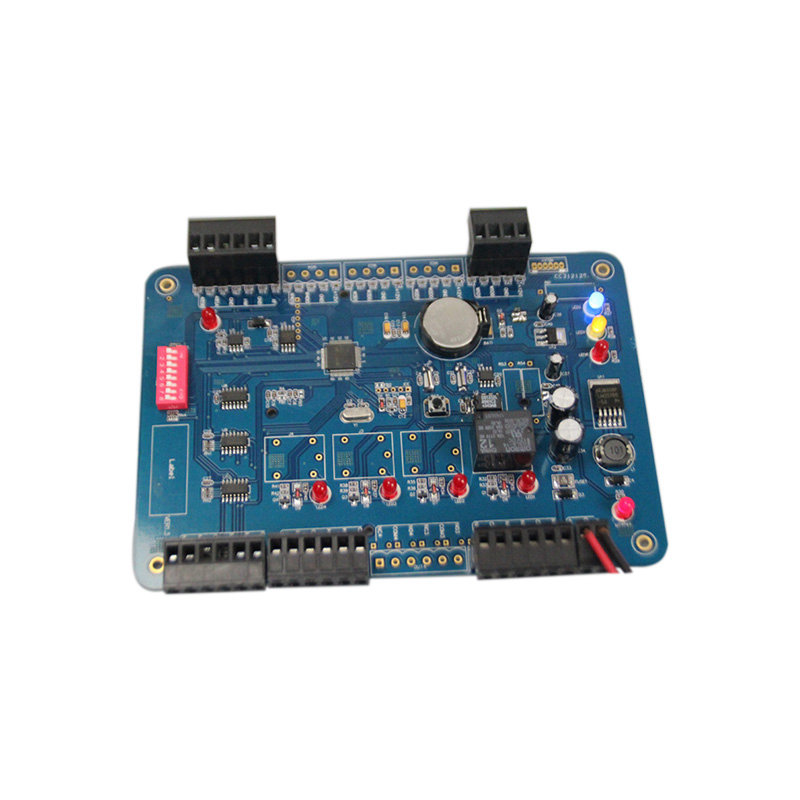

RS485门禁机

RS485门禁机

RS485门禁控制板适用于政府以及企事业单位等办公楼、机房、财务室、办公室;公、检、法等部门,银行办公大楼、营业通道出入口;以及高档小区、医院、高校、商业中心的等对安全要求较高的区域和场所。

1、特性和优点

·可与消防报警系统联动,当接收到火灾报警信号时,自动打开相应通道,快速开启生命通道。

·宽电压设计和浪涌电路设计,使系统更稳定可靠。

·双重看门狗自动重启控制,当外界干扰严重影响系统运行时,自动进行检测并重启,保证系统正常运行。

·入侵报警及读卡器防拆报警,当读卡器被盗或入侵报警动作时自动锁定

·采用FLASH快速闪存技术,数据容量大、数据保存可靠10年不丢失

·RS-485通讯,通讯距离远;

·本产品采用独有故障隔离技术,自身故障不影响其他控制的通讯,方面故障排除

·具备考勤管理功能。


2、防护性能:

·抗静电干扰 15KV

·备用UPS电池接口,实现断电不间断工作

·抗雷电冲击

·具有输入输出电压动态保护

·具有瞬间电压及短路保护


3、RS485门禁控制板技术参数

工作环境温度-20 ~ +75℃

工作环境湿度5 ~ 95%

储存环境温度-20 ~ +85℃

外部供电 (AC)      220V ± 15%

工作电压             DC9V~24V

工作最大电流         600mA(含4个读卡器的工作电流)

外部供电电源频率50 Hz

数据存贮容量         10000条

授权同步速度         200条/S

联网方式RS485

读卡器接口W26 /W34

控制器状态输入    2x2组

继电器输出      2x2组

防雷处理             两级防雷

抗干扰处理           光电两级隔离

报警探测器接口       红外、烟感、温度各两路


RS485门禁控制板产品选型对照表


设备名称

一控一门禁

一控二门禁

一控四门禁

控制器型号

SDXA1001 V1.0

SDXA1001 V2.0

SDXA1001 V4.0

CPU

32位ARM

32位ARM

32位ARM

联网功能

RS485

RS485

RS485

通讯速率

4800bps

4800bps

4800bps

Flash

SPI Flash

SPI Flash

SPI Flash

联网卡片授权速度

100-800条/S

100-800条/S

100-800条/S

用户授权容量

16384个用户/门

8193个用户/门

4096个用户/门

事件存贮容量

163840条/门

81920条/门

40960条/门

数据存贮总量

180224条

180224条

180224条

控门数量

单门双向

双门双向

四门单向

组网方式

RS485

RS485

RS485

工作电流(含读卡器)

400mA

600mA

600mA

工作电压

9~24v

9~24v

9~24v

输入电压

60HZ 110V,50HZ 220v

60HZ 110V,50HZ 220v

60HZ 110V,50HZ 220v

抗静电干扰

15kv

15kv

15kv

管理软件版本

SDXA V6.0

SDXA V6.0

SDXA V6.0

报警数据存贮

互锁功能

防遣返功能

考勤功能

多卡开门

消防报警接口

红外报警接口

门磁报警接口

开门按钮接口

外置看门狗

防错接保护

注:“• ”表示有此功能;“-”表示无此功能


RS485门禁管理软件功能介绍:

     SDXA -V8.0门禁管理软件由深圳市深电讯安电子有限公司完全自主研发,适应于Windows xp 、WIN7操作系统,其功能全面操作简单,主要界面如下:


主要管理模块包括:人事卡片管理、门禁设备管理、系统管理、考勤管理、查询报表等

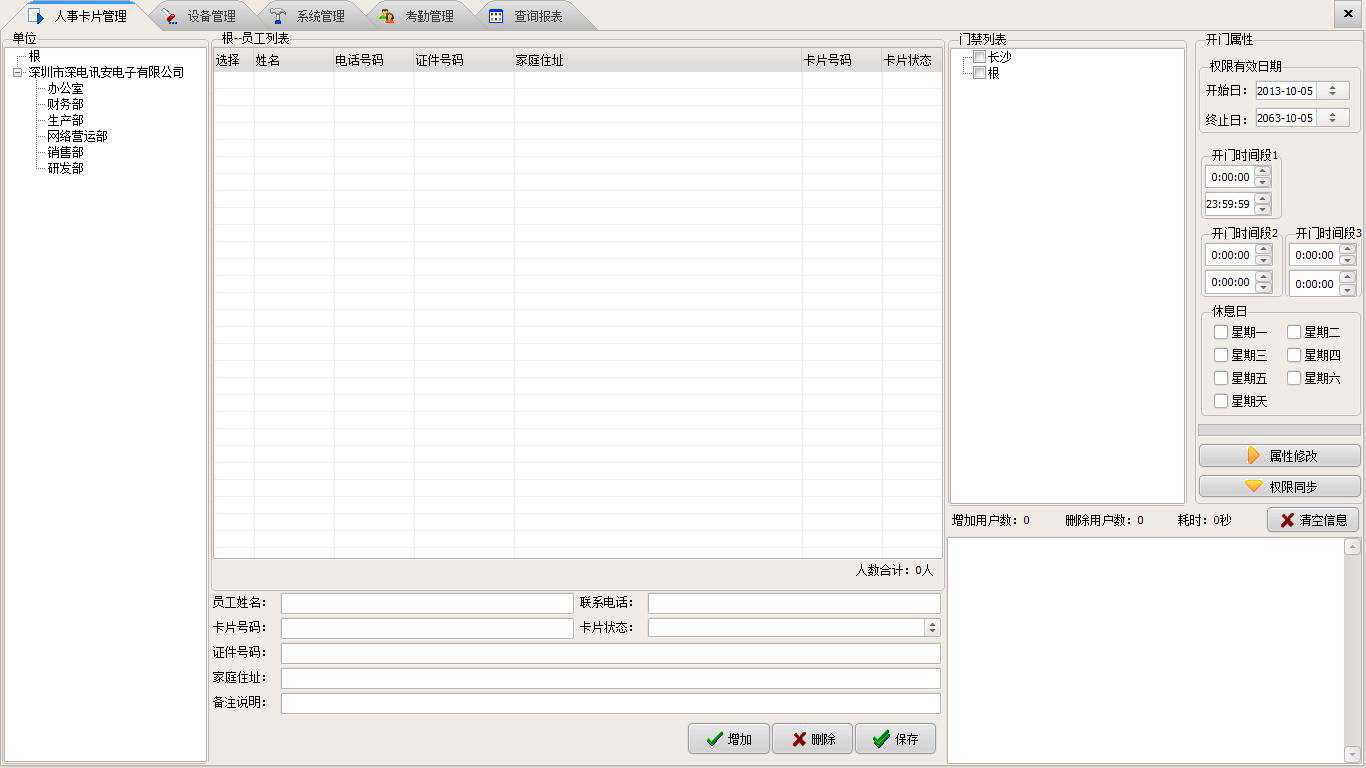

· 人事卡片管理

人事卡片管理包括单位、部门、人员档案的建立及卡片发行。单位、部门的建立只需点击右键根据提示即可快速建立,使用方便合理;

卡片发行包含了新卡写入及卡片权限同步、挂失、退卡等操作,方便快捷。

· 设备管理

设备管理包括门禁分组管理、门禁安装位置描述、门禁基本参数设置;设备初始化、校时、常开常闭设置、报警时间段设置、开门延时设置及多卡开门设置等。

可选择门禁设备对人员进行授权、门禁数据提取、开门时间段、节假日等权限同步设置等

· 系统管理

系统管理主要是针对整个门禁系统的管理人员权限设定及密码设置、修改数据库的备份和恢复、界面风格更换及界面语言的修改。

 系统安装后自带简体中文、繁体中文及英文版本,其他语言的版本可通过数据文件自由添加和修改。

· 考勤管理

考勤管理模块包括节假日设置、班次设置、轮班设置、班次安排、加班登记、调休安排、请假登记、异常打卡处理、上下班时间设置等一系列考勤设置。

· 查询报表

    报表种类包括:人事资料报表、开门信息报表、报警信息报表、操作日志报表及考勤报表等

RS485门禁控制板适用于政府以及企事业单位等办公楼、机房、财务室、办公室;公、检、法等部门,银行办公大楼、营业通道出入口;以及高档小区、医院、高校、商业中心的等对安全要求较高的区域和场所
